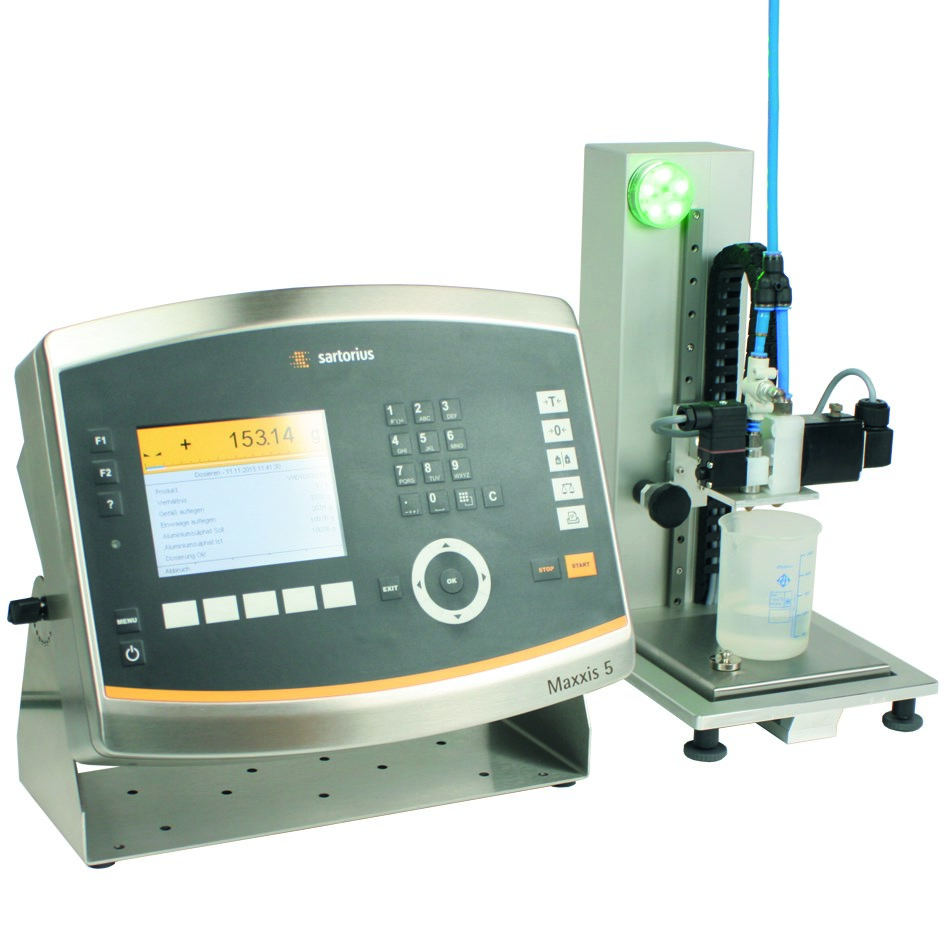

BWW Verhältnisdosiersystem

Wägebereich: 1500 g, Ablesbarkeit: 0,01 g, nicht eichfähig

Beschreibung

  • Zur automatisierten schnellen und präzisen Dosierung/Verdünnung von Flüssigkeiten nach vorgegebenem Verhältnis.
  • Hochwertige mediengetrennte Dosierventile mit hoher chemischer Beständigkeit, zur automatisierten zweistufigen Grob- und Feinstromdosierung.
  • Die Materialzuführung erfolgt gravimetrisch mit Schwerkraft aus einem Vorratsbehälter Ihrer Wahl, mittels 8 mm Schlauch oder z.B. über eine Schlauch bzw. Membranpumpe.
  • Der Feinstrom des kleinen Ventils zur präzisen Dosierung lässt sich über eine Drossel regulieren.
  • Optional ist eine weitere Dosiergruppe mit Grob und Feinstromventil erhältlich, um zwei verschiedene Flüssigkeiten auf einem System zu dosieren.
  • Waage mit integriertem robustem Messsystem für schnelle Messergebnisse und einen hohen Produktdurchsatz.
  • Integrierte dreifarbige Signalleuchte im Dosierturm zur Darstellung von Dosierablaufereignissen.
  • Die Bedienung des Systems erfolgt über das Waagenterminal Maxxis 5 mit integrierter Dosiersoftware.
  • Integrierte Produktdatenbank zur schnellen Auswahl des zu dosierenden Produktes und Verhältnisses.
  • Dosiersoftware mit Behälter-Tara Überwachung und Soll-/Ist-Gewicht Toleranzprüfung.
  • Messdatenaufzeichnung und Dosierreport auf anschließbarem USB-Stick.
  • Anschlussmöglichkeit eines seriellen RS232 Zeilendruckers zur Messdatenausgabe oder Probenkennzeichnung.
  • Remote Bedienung der Anwendung mittels VNC Client über Netzwerk möglich.
  • Die Verwaltung von Produkten und Systemparametern erfolgt über ein Konfigurationsmenü.
  • Die Dosiersoftware ist von uns anpassbar, um Sie in Ihre Prozesse zu integrieren.
  • Optionale Erweiterungsmöglichkeiten des Prozesscontrollers Maxxis 5 um diverse Schnittstellen: Analogausgang, Spannungsausgang, Profinet, Profibus, Ethernet Socket Kommunikation, OPC Server, RS422, RS485.

Produktanpassung an Ihre Wünsche möglich

Sie benötigen dieses Produkt mit anderen Eigenschaften?
Dann nennen Sie uns Ihre Wünsche und nehmen Sie Kontakt mit uns auf oder lassen Sie sich ein Angebot von uns erstellen.


Technische Daten

Kategorie:Dosiersysteme
Familie:Dosiersysteme
Hersteller:
Artikel-Nr.:30201000006
Geeicht:nicht eichfähig
Wägebereich (Max):1500 g
Ablesbarkeit (d):0,01 g
Plattformgröße:150x150 mm
Dosierverfahren:Verhältnisdosierung
Produktdatenspeicher:ja
Reportausgabe:USB-Stick und optional auf RS232 Schnittstelle
Automatische Dosieroptimierung:ja
Behäter-Taraüberwachung:ja
Toleranzprüfung:ja
Nachlaufoptimierung:ja
Anwendungen:Dosieren
Merkmale:Kalibrierung extern,
Produktdatenspeicher
Schnittstellen:RS232,
USB

Bestelldaten

Bestell-Nr.:101142
Lieferzeit:ca. 3 Wochen
Gewährleistung:12 Monate
Einzelpreis Netto:auf Anfrage

Konfiguration

Erweiterung

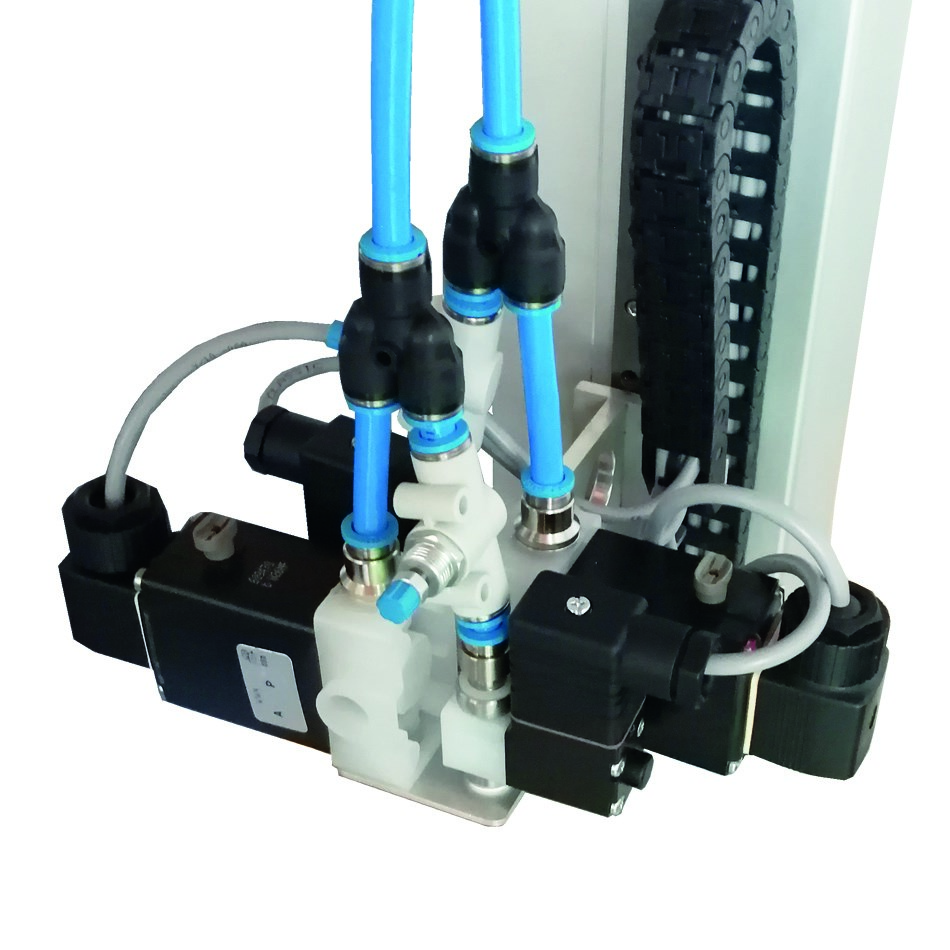

Detail Bild Option zweite Dosiergruppe für Verhältnisdosiersystem V3 vergrößern
Zweite Ventilgruppe bestehend aus Grob- und Feinstromventil.. Zur Dosierung eines zweiten Materials..
Bestell-Nr.: 101871
Hersteller: BWW
Artikel-Nr.: VDS-VG2
Preis auf Anfrage


Verhaeltnisdosiersystem 1

Anwendungsbeispiel

Dosierung Aluminiumsulfat zur Ermittlung des Zuckergehaltes von Zuckerrüben

Das System ist häufig zur Dosierung von Aluminiumsulfat zur Ermittlung des Zuckergehaltes in der Zuckerrübenindustrie im Einsatz. Bei der Anlieferung der Zuckerrüben werden Proben der Zuckerrüben genommen um deren Zuckergehalt und Reinheit zu prüfen. Jede Probe wird in einem bestimmten Verhältnis mit Aluminiumsulfat verdünnt, um danach deren Saccharosegehalt sowie den Anteil an Melassebildnern zu bestimmen. Dieser Vorgang muss schnell und präzise ablaufen, da die Kampagne in kurzer Zeit durch LKWs und Traktoren in hoher Taktrate erfolgt und möglichst genaue Resultate gefordert sind.

Dosierablauf:
  1. 1. Eine Zuckerrüben Probe wird von der Lieferung entnommen.
  2. 2. Der Bediener legt einen leeren Behälter auf die Waage des Dosiersystems.
  3. 3. Das System prüft ob das Behältergewicht in den vorgegebenen Toleranzen liegt.
  4. 4. Der Behälter wird automatisch tariert.
  5. 5. Der Bediener legt jetzt die Zuckerrüben Probe in den Behälter.
  6. 6. Das System prüft ob die Probe in den vorgegebenen Toleranzen liegt.
  7. 7. Das Gewicht der Probe wird zur Berechnung des Verhältnisses ermittelt.
  8. 8. Die Probe wird automatisch tariert.
  9. 9. Das System öffnet jetzt das grobe und feine Dosierventil und startet die Dosierung.
  10. 10. Kurz bevor das Sollgewicht erreicht wird schaltet das Grobstromventil ab.
  11. 11. Das Feinstromventil dosiert jetzt präzise bis zum Sollgewicht und schaltet ab.
  12. 12. Das System ermittelt das Ist Gewicht und prüft die zulässigen Toleranzen.
  13. 13. Die Signalleuchte schaltet je nach Dosierergebnis auf grün bzw. rot.
  14. 14. Der Bediener nimmt jetzt den Befüllten Behälter mit der Einwaage von der Waage und bearbeitet das Produkt weiter um den Zuckergehalt zu bestimmen.
  15. 15. Das System stellt die Waage wieder auf null und ist bereit für den nächsten Durchlauf.
