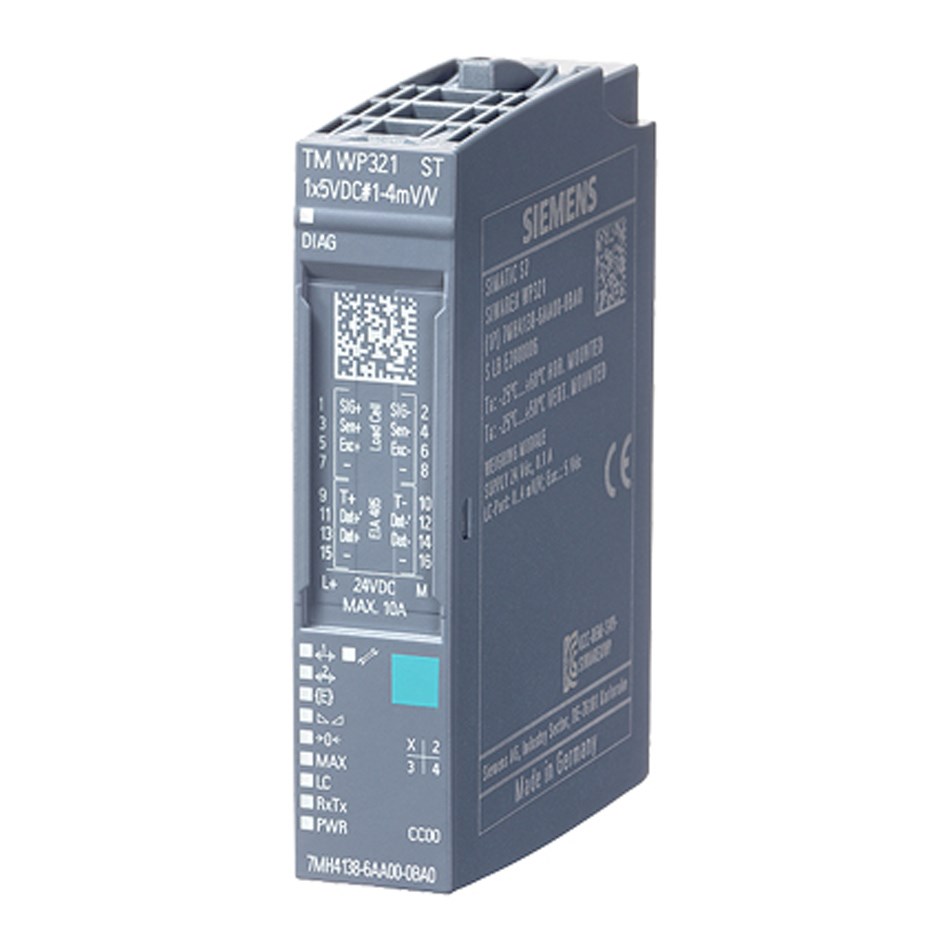

SIEMENS SIWAREX WP321 Wägemodul für SIMATIC ET 200SP

nicht eichfähig

Beschreibung

  • Die Wägeelektronik SIWAREX WP321 ist ein Technologiemodul für das dezentrale Peripheriesystem SIMATIC ET 200SP.
  • Dank der Vielfältigkeit und Flexibilität des SIMATIC Managers bzw. TIA Portals können optimale Lösungen für kleine und mittlere Automatisierungssysteme realisiert werden. SIWAREX WP321 deckt die typischen Aufgabengebiete von nichtselbsttätigen Waagen ab: sowohl Füllstandsmessungen in Silos und Bunkern, als auch Plattformwaagen können nahtlos und komfortabel direkt in das Automatisierungsumfeld eingebunden werden.
  • Durch die einstellbaren Aktualisierungsraten von 100, 120 oder 600Hz ist auch eine schnelle und genaue Kraftmessung möglich. Waagen in explosionsgefährdeten Bereichen (ggf. mit Ex-Interface SIWAREX IS) können ebenfalls realisiert werden. Das Projektierungspaket und die "Ready for use"-Beispielapplikation ermöglichen eine sehr schnelle Entwicklung und Umsetzung kundenspezifischer bzw. branchenspezifischer Lösungen.
  • SIWAREX WP321 kann sowohl in SIMATIC Step7 V5 als auch TIA Portal integriert und genutzt werden.
  • Einheitliche Aufbautechnik und durchgängige Kommunikation in SIMATIC ET 200SP
  • Parametrierung der Waage über Bedienpanel, CPU oder PC
  • Flexible Projektierungsmöglichkeiten in SIMATIC TIA Portal bzw. SIMATIC Step7 V5
  • Messen von Gewichten und Kräften mit einer Auflösung von bis zu +/- 2 Million Teilen
  • 600 Hz Messrate (High Speed)
  • 100/120 Hz Messrate (effiziente 50/60Hz Störfrequenzunterdrückung)
  • Waageninterne Überwachung von frei einstellbaren Grenzwerten
  • Einfache Inbetriebnahme mittels Software „SIWATOOL“ ohne SIMATIC-Kenntnisse möglich
  • Automatische Justage ohne Justagegewichte möglich
  • Baugruppentausch ohne erneute Justage der Waage möglich
  • Direkter Einsatz in ATEX Zone 2 möglich
  • Vielseitige Status- und Diagnoseinformationen
  • „Ready for use“ Beispielprogramm

Technische Daten

Kategorie:Wägeelektronik SIWAREX
Familie:SIWAREX
Hersteller:SIEMENS
Artikel-Nr.:04001000004
Hersteller-Artikel-Nr:7MH4138-6AA00-0BA0
Geeicht:nicht eichfähig
Applikationen:Nichtselbsttätige Waagen, Kraftmessungen, Füllstandsüberwachung, Bandspannungsüberwachungen
Einbindung in Automatisierungssysteme:SIMATIC S7-300, S7-400, S7-1200 und S7-1500, über SIMATIC ET 200SP Interfacemodul(PROFIBUS oder PROFINET); Andere Hersteller (mit Einschränkungen) über SIMATIC ET 200SP Interfacemodul (PROFIBUS oder PROFINET)
Kommunikationsschnittstellen:SIMATIC ET 200SP Rückwandbus; RS 485 (SIWATOOL, Siebert-Fernanzeiger)
Inbetriebnahmemöglichkeiten:mittels SIWATOOL V7; mittels Funktionsbaustein in SIMATIC CPU / Touch Panel
Messgenauigkeit nach DIN1319-1 vom Messbereichsendwert bei 20 °C ± 10 K:0,05 %
Interne Auflösung:± 2 Millionen Teile
Messfrequenz:100 / 120 / 600 Hz
Digitalfilter:Variabel einstellbarer Tiefpass- und Mittelwertfilter
Typische Applikationen:Nichtselbsttätige Waagen, Kraftmessungen, Füllstandsüberwachung, Bandspannungsüberwachungen
Waagenfunktionen:Gewichtswerte: Brutto, Netto, Tara; Grenzwerte: 2 x Min/Max, Leer; Nullstellen: per Befehl von Steuerung oder HMI; Tarieren: per Befehl von Steuerung oder HMI; Externe Taravorgabe: per Befehl von Steuerung oder HMI; Justagebefehle: per Befehl von Steuerung oder HMI
Wägezellen:DMS-Vollbrücken in 4- oder 6-Leitertechnik
Wägezellenspeisung Speisespannung (Wert gilt am Sensor, leitungsbedingte Spannungsabfälle werden bis zu 5 Volt ausgeregelt):DC 4,85 V ± 2 %
Wägezellenspeisung Zulässiger Lastwiderstand:RLmin: > 40 O - RLmax: < 4100 O
Wägezellenkennwert:1 … 4 mV/V
Zulässiger Bereich des Messsignals (beim größten eingestellten Kennwert):-21,3 ... +21,3 mV
Max. Entfernung der Wägezellen:1000 m (459,32 ft)
Zulassungen/Zertifikate:ATEX Zone 2, UL, FM, EAC, KCC, IECEx, RCM
Nennspannung:DC 24 V
Max. Stromaufnahme:typ. 0,1 A @ 24 V DC (0,2 A max.)
Max. Stromaufnahme SIMATIC Bus:30 mA
IP-Schutzart nach DIN EN 60529; IEC 60529:IP20
Abmessungen (Breite):15 mm (0.6 in.)
Anwendungen:Wägen
Schnittstellen:Digital IO,
Profi Net IO,
Profibus-DP,
RS485

Bestelldaten

Bestell-Nr.:101616
Lieferzeit:ca. 2 Wochen
Gewährleistung:12 Monate
Einzelpreis Netto:auf Anfrage

Konfiguration

Option Ex

Detail Bild SIWAREX IS Ex Interface ATEX II(2)G[EEx ib] IIC vergrößern
Das SIWAREX IS interface ermöglicht die Verbindung von in gefährdeten Bereich installierten Wägezellen mit der SIWAREX Wägeelektronik im sicheren Bereich.. Das Ex- Interface trennt als Barriere die im Ex- gefährdeten Bereich installierten Wägezellen von den Wägeprozessoren im sicheren Bereich entsprechend der Schutzart "eigensicher". . Es stehen zwei Ausführungen für Schaltschrankmontage zur Verfügung.. Das Ex-Interface, Typ SIWAREX IS kann für alle Wägebaugruppen SIWAREX eingesetzt werden.. Es enthält 6 Sicherheitsbarrieren und hat die Kennzeichnung nach ATEX II(2)G[EEx ib] IIC.. Sehr geringe Beeinflussung des Wägezellensignals, daher für eichpflichtige Waagen zugelassen..
Nicht eigensichere Stromkreise: ---------------------
Wägezellenspeisung Nennspannung Un1: DC 10 V
Wägezellenspeisung Zulässige Fehlerspannung: AC 250 V
Wägezellenspeisung Innenwiderstand der Wägezellen in Abhängigkeit der Eingangsspannung: = 8,7 O/V
Wägezellenspeisung Insgesamt: < 4 010 O
Fühlerleitung Nennspannung Un2: DC 10 V
Fühlerleitung Zulässige Fehlerspannung: AC 250 V
Messwertleitung Nennspannung Un3: DC 10 ... 40 mV
Messwertleitung Zulässige Fehlerspannung: AC 250 V
Eigensichere Stromkreise: ---------------------
Wägezellenspeisung Leerlaufspannung U01: = DC 13,1 V
Wägezellenspeisung Spannung gegen PAL: = DC 6,6 V
Wägezellenspeisung Kurzschlussstrom IK1: = 120 mA
Fühlerleitung Leerlaufspannung U02: = DC 14,4 V
Fühlerleitung Spannung gegen PAL: = DC 7,2 V
Fühlerleitung Kurzschlussstrom IK2: = 25 mA
Messwertleitung Leerlaufspannung U03: = DC 12,8 V
Messwertleitung Spannung gegen PAL: = DC 6,4 V
Messwertleitung Kurzschlussstrom IK3: = 54 mA
Gesamtanschlusswert (bei Zusammenschaltung der Stromkreise): ---------------------
Leerlaufspannung U0: = DC 14,4 V
Kurzschlussstrom IK: = 199 mA
Leistung PO: = 1,835 W
Für Gasgruppe II C Höchstzulässige äußere Kapazität Ca3: 500 nF
Für Gasgruppe II C Höchstzulässige äußere Induktivität La: 0,15 mH
Für Gasgruppe II B Höchstzulässige äußere Kapazität Ca3: 2 000 nF
Für Gasgruppe II B Höchstzulässige äußere Induktivität La: 1 mH
Gewicht, ca.: 500 g
Zul. Umgebungstemperatur: ---------------------
Im Betrieb: -10 ... +60 °C (14 ... 140 °F) (für senkrechten Einbau)
Im Betrieb für eichfähige Handelswaagen: -10 ... +40 °C (14 ... 104 °F) (für senkrechten Einbau)
Bei Transport und Lagerung: -40 ... +85 °C (-40 ... +185 °F)
Zul. rel. Luftfeuchtigkeit: = 95 %
Schutzart: IP20
Zulassungen: ---------------------
EG-Baumusterprüfbescheinigungen Nr.: TÜV 01 ATEX 1722 X
Zündschutzart: Eigensicherheit "i" II (2) G [Ex ibGb] IIC oder II (2) D [EX ib Db] IIIC
IEC-Zertifizierung: IECEx TUN 06.0002 X [Ex ib Gb] IIC oder [Ex ib Db] IIIC
Eichzulassung (PTB-Prüfschein) nach: EN 45501, OIML R76-1, 90/384/EWG
Merkmale: EX-Bereich
Bestelldaten:
Bestell-Nr.: 101627
Hersteller: SIEMENS
Artikel-Nr.: 04001000010
Downloads:
Download SIWAREX IS Warnhinweise de.pdf SIWAREX IS Warnhinweise de.pdf  467 KB
Preis auf Anfrage


Weitere Daten

Modelle werden geladen
Modelle werden geladen
