SIEMENS SIWAREX WP521 Wägemodul für SIMATIC S7-1500

nicht eichfähig

Beschreibung

  • SIWAREX WP521 ST und WP522 ST sind Technologiemodule für die SIMATIC S7-1500 Advanced Controller Familie und finden optimale Anwendung im Bereich von Plattformenwaagen sowie der Füllstandsüberwachung von Silos und Bunkern.
  • Darüber hinaus können die Module für Waagen in explosionsgefährdeten Bereichen (mit Ex-Interface SIWAREX IS) eingesetzt werden.
  • Das neue Technologiemodul steht in zwei unterschiedlichen Varianten zur Verfügung: SIWAREX WP521 ST als einkanalige Ausführung für den Aufbau einer Waage und SIWAREX WP522 ST als zweikanalige Ausführung für den Aufbau von zwei Waagen.
  • Durch die nahtlose Integration in SIMATIC S7-1500 können die Vorteile dieses Automatisierungssystems problemlos genutzt werden.
  • Mit der kostenlosen Beispielapplikation "Ready for use" ist eine schnelle Umsetzung von kunden- bzw. branchenspezifischen Lösungen möglich.
  • Die Servicesoftware SIWATOOL V7 ermöglicht zusätzlich eine schnelle und benutzerfreundliche Inbetriebnahme der Waage - auch ohne SIMATIC Kenntnisse.
  • Für die Kommunikation stehen verschiedenste Schnittstellen ab Werk zur Verfügung: SIMATIC S7-1500 Systembus, Modbus TCP/IP (Ethernet), Modbus RTU (RS485), vier digitale Ausgänge und drei digitale Eingänge.
  • Sowohl die automatische Impedanzüberwachung der angeschlossenen Wägezellen, als auch die Prozess- und Diagnosealarme erhöhen zusätzlich die Anlagensicherheit bzw. Verfügbarkeit.
  • Nahtlose Integration von Plattform- und Behälterwaagen in die SIMATIC S7-1500 Umgebung.
  • Einheitliche Aufbautechnik und durchgängige Kommunikation in SIMATIC S7-1500.
  • Integraler Bestandteil von TIA Portal.
  • Auflösung von bis zu +/- 4 Millionen Teile.
  • Messrate von 100/120 Hz (effektive Störfrequenzunterdrückung).
  • Automatische Impedanzüberwachung der Wägezellen, Prozess- und Diagnosealarme.
  • Vollständige Parametrierung und Inbetriebnahme über CPU, HMI, oder PC möglich.
  • Direkter Einsatz in der Ex-Zone 2 möglich.

Technische Daten

Kategorie:Wägeelektronik SIWAREX
Familie:SIWAREX
Hersteller:SIEMENS
Artikel-Nr.:04001000002
Hersteller-Artikel-Nr:7MH4980-1AA01
Geeicht:nicht eichfähig
Wägebetriebsarten:Nichtselbsttätige Waagen, z. B. Plattform- oder Behälterwaagen
Schnittstellen:1 x SIMATIC S7-1500 Systembus; 1 x Ethernet (SIWATOOL, Modbus TCP/IP); Pro Kanal 1 x RS485 (Modbus RTU oder Remote Display); Pro Kanal 3 x Digitaleingang (DC 24 V); Pro Kanal 4 x Digitalausgang (DC 24 V kurzschlussfest)
Funktionen:3 Grenzwerte; Nullstellen; Tarieren; Tara-Vorgabe; Nullnachführung; Tracefunktion zur Signalanlyse; Interner Wiederherstellungspunkt;SIMATIC S7-1500 integriert und/oder Standalone Betrieb
Parametrierung:Mittels Funktionsbaustein in SIMATIC S7-1500 und HMI; Mittels SIWATOOL V7; Mittels Modbus TCP/IP; Mittels Modbus RTU
Messgenauigkeit:Fehlergrenze nach DIN 1319-1 vom Messbereichsendwert bei 20 °C ± 10 K (68 °F ± 10 K)
Interne Auflösung:bis zu ± 4 Millionen Teile
Anzahl der Messungen/Sekunde:100 oder 120 (umschaltbar)
Filter:Tiefpassfilter 0,05 ... 50 Hz; Mittelwertfilter
Waagenfunktionen:Gewichtswerte: Brutto, Netto, Tara; Grenzwerte: 2 x Min/Max, 1 x Leer; Nullstellen: per Befehl; Tarieren: per Befehl; Taravorgabe: per Befehl
Kompatible Sensoren:Analoge Wägezellen / DMS-Vollbrücken (1-4 mV/V) in 4- oder 6-Leitertechnik
Wägezellenspeisung Speisespannung (geregelt über Rückführung):DC 4,85 V
Wägezellenspeisung Zulässiger Lastwiderstand:RLmin: > 40 O - RLmax: < 4 100 O
Wägezellenkennwert:1 … 4 mV/V
Zulässiger Bereich des Messsignals (bei 4 mV/V Sensoren):-21,3 ... +21,3 mV
Max. Entfernung der Wägezellen:800 m (2 624 ft)
Zertifikate:ATEX Zone 2, UL, KCC, EAC, RCM, FM, IECEx
Nennspannung:DC 24 V
Max. Stromaufnahme WP521 ST:120 mA
Max. Stromaufnahme SIMATIC Bus:35 mA @ 15 V
IP-Schutzart nach DIN EN 60529; IEC 60529:IP20
Abmessungen (B x H x T):35 x 147 x 129 mm (1.38 x 5.79 x 5.08 inch)
Anwendungen:Wägen
Schnittstellen:Digital IO,
Modbus RTU,
Modbus TCP/IP,
RS485

Bestelldaten

Bestell-Nr.:101614
Lieferzeit:ca. 2 Wochen
Gewährleistung:12 Monate
Einzelpreis Netto:auf Anfrage

Konfiguration

Option Ex

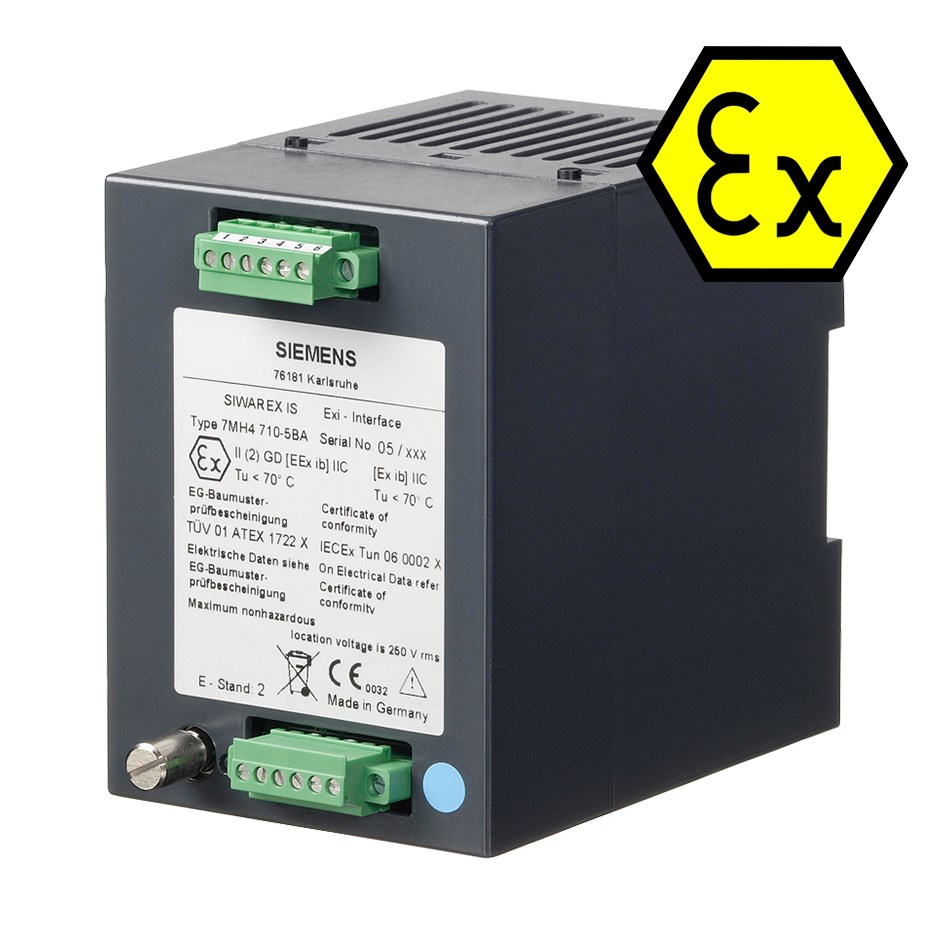

Detail Bild SIWAREX IS Ex Interface ATEX II(2)G[EEx ib] IIC vergrößern
Das SIWAREX IS interface ermöglicht die Verbindung von in gefährdeten Bereich installierten Wägezellen mit der SIWAREX Wägeelektronik im sicheren Bereich.. Das Ex- Interface trennt als Barriere die im Ex- gefährdeten Bereich installierten Wägezellen von den Wägeprozessoren im sicheren Bereich entsprechend der Schutzart "eigensicher". . Es stehen zwei Ausführungen für Schaltschrankmontage zur Verfügung.. Das Ex-Interface, Typ SIWAREX IS kann für alle Wägebaugruppen SIWAREX eingesetzt werden.. Es enthält 6 Sicherheitsbarrieren und hat die Kennzeichnung nach ATEX II(2)G[EEx ib] IIC.. Sehr geringe Beeinflussung des Wägezellensignals, daher für eichpflichtige Waagen zugelassen..
Nicht eigensichere Stromkreise: ---------------------
Wägezellenspeisung Nennspannung Un1: DC 10 V
Wägezellenspeisung Zulässige Fehlerspannung: AC 250 V
Wägezellenspeisung Innenwiderstand der Wägezellen in Abhängigkeit der Eingangsspannung: = 8,7 O/V
Wägezellenspeisung Insgesamt: < 4 010 O
Fühlerleitung Nennspannung Un2: DC 10 V
Fühlerleitung Zulässige Fehlerspannung: AC 250 V
Messwertleitung Nennspannung Un3: DC 10 ... 40 mV
Messwertleitung Zulässige Fehlerspannung: AC 250 V
Eigensichere Stromkreise: ---------------------
Wägezellenspeisung Leerlaufspannung U01: = DC 13,1 V
Wägezellenspeisung Spannung gegen PAL: = DC 6,6 V
Wägezellenspeisung Kurzschlussstrom IK1: = 120 mA
Fühlerleitung Leerlaufspannung U02: = DC 14,4 V
Fühlerleitung Spannung gegen PAL: = DC 7,2 V
Fühlerleitung Kurzschlussstrom IK2: = 25 mA
Messwertleitung Leerlaufspannung U03: = DC 12,8 V
Messwertleitung Spannung gegen PAL: = DC 6,4 V
Messwertleitung Kurzschlussstrom IK3: = 54 mA
Gesamtanschlusswert (bei Zusammenschaltung der Stromkreise): ---------------------
Leerlaufspannung U0: = DC 14,4 V
Kurzschlussstrom IK: = 199 mA
Leistung PO: = 1,835 W
Für Gasgruppe II C Höchstzulässige äußere Kapazität Ca3: 500 nF
Für Gasgruppe II C Höchstzulässige äußere Induktivität La: 0,15 mH
Für Gasgruppe II B Höchstzulässige äußere Kapazität Ca3: 2 000 nF
Für Gasgruppe II B Höchstzulässige äußere Induktivität La: 1 mH
Gewicht, ca.: 500 g
Zul. Umgebungstemperatur: ---------------------
Im Betrieb: -10 ... +60 °C (14 ... 140 °F) (für senkrechten Einbau)
Im Betrieb für eichfähige Handelswaagen: -10 ... +40 °C (14 ... 104 °F) (für senkrechten Einbau)
Bei Transport und Lagerung: -40 ... +85 °C (-40 ... +185 °F)
Zul. rel. Luftfeuchtigkeit: = 95 %
Schutzart: IP20
Zulassungen: ---------------------
EG-Baumusterprüfbescheinigungen Nr.: TÜV 01 ATEX 1722 X
Zündschutzart: Eigensicherheit "i" II (2) G [Ex ibGb] IIC oder II (2) D [EX ib Db] IIIC
IEC-Zertifizierung: IECEx TUN 06.0002 X [Ex ib Gb] IIC oder [Ex ib Db] IIIC
Eichzulassung (PTB-Prüfschein) nach: EN 45501, OIML R76-1, 90/384/EWG
Merkmale: EX-Bereich
Bestelldaten:
Bestell-Nr.: 101627
Hersteller: SIEMENS
Artikel-Nr.: 04001000010
Downloads:
Download SIWAREX IS Warnhinweise de.pdf SIWAREX IS Warnhinweise de.pdf  467 KB
Preis auf Anfrage


Weitere Daten

Modelle werden geladen
Modelle werden geladen
